Σταθερότητα συστήματος: Αξιόπιστη στατική σφράγιση

Η σταθερότητα του συστήματος στον υδραυλικό και πνευματικό εξοπλισμό εξαρτάται σε μεγάλο βαθμό από τη στατική στεγανοποίηση – την ικανότητα διατήρησης ενός στεγανού φράγματος μεταξύ μη κινούμενων επιφανειών. Σε αντίθεση με τις δυναμικές στεγανοποιήσεις που αντέχουν την τριβή και τη φθορά, οι στατικές στεγανοποιήσεις αντιμετωπίζουν προκλήσεις όπως η ρύθμιση συμπίεσης, ο θερμικός κύκλος και η χημική προσβολή. Ακόμη και μια μικρή διαρροή σε μια φλάντζα, πολλαπλή ή βύσμα μπορεί να οδηγήσει σε απώλεια πίεσης, εισροή μόλυνσης και απρογραμμάτιστο χρόνο διακοπής λειτουργίας. Αυτό το άρθρο διερευνά τρεις βασικές οικογένειες στατικής σφράγισης –Ο-δαχτυλίδια, τετράγωνα/δαχτυλίδια X, καισυγκολλημένες σφραγίδες– και πώς η σωστή επιλογή και εγκατάσταση διασφαλίζουν αξιόπιστη στατική σφράγιση σε διάφορες βιομηχανικές εφαρμογές.

Ο-δαχτυλίδιαείναι οι πιο ευρέως χρησιμοποιούμενες στατικές στεγανοποιήσεις, που βρίσκονται σε φλάντζες, μπλοκ πολλαπλών και συνδέσεις με σπείρωμα. Η κυκλική τους διατομή παραμορφώνεται υπό συμπίεση για να γεμίσει τον αδένα, δημιουργώντας ένα αξιόπιστο φράγμα.

Αντοχή σετ συμπίεσης

Η ικανότητα ανάκτησης μετά τη συμπίεση είναι ζωτικής σημασίας. Οι ενώσεις νιτριλίου και φθοράνθρακα προσφέρουν καλή ανάκτηση, ενώ η σιλικόνη υπερέχει σε ακραίες θερμοκρασίες.

Ποσοστό πλήρωσης αδένων

Συνήθως το γέμισμα 70-80% εξασφαλίζει σωστή συμπίεση χωρίς υπερβολική πίεση στο υλικό. Για στατική σφράγιση σε υδραυλικές πολλαπλές υψηλής πίεσης, οι δακτύλιοι O-ring συχνά συνδυάζονται με δακτυλίους υποστήριξης για την αποφυγή εξώθησης. Οι τακτικοί έλεγχοι ροπής στα μπουλόνια της φλάντζας βοηθούν στη διατήρηση σταθερής συμπίεσης, αποτρέποντας τη σταδιακή διαρροή που συχνά περνά απαρατήρητη μέχρι να πέσει η απόδοση.

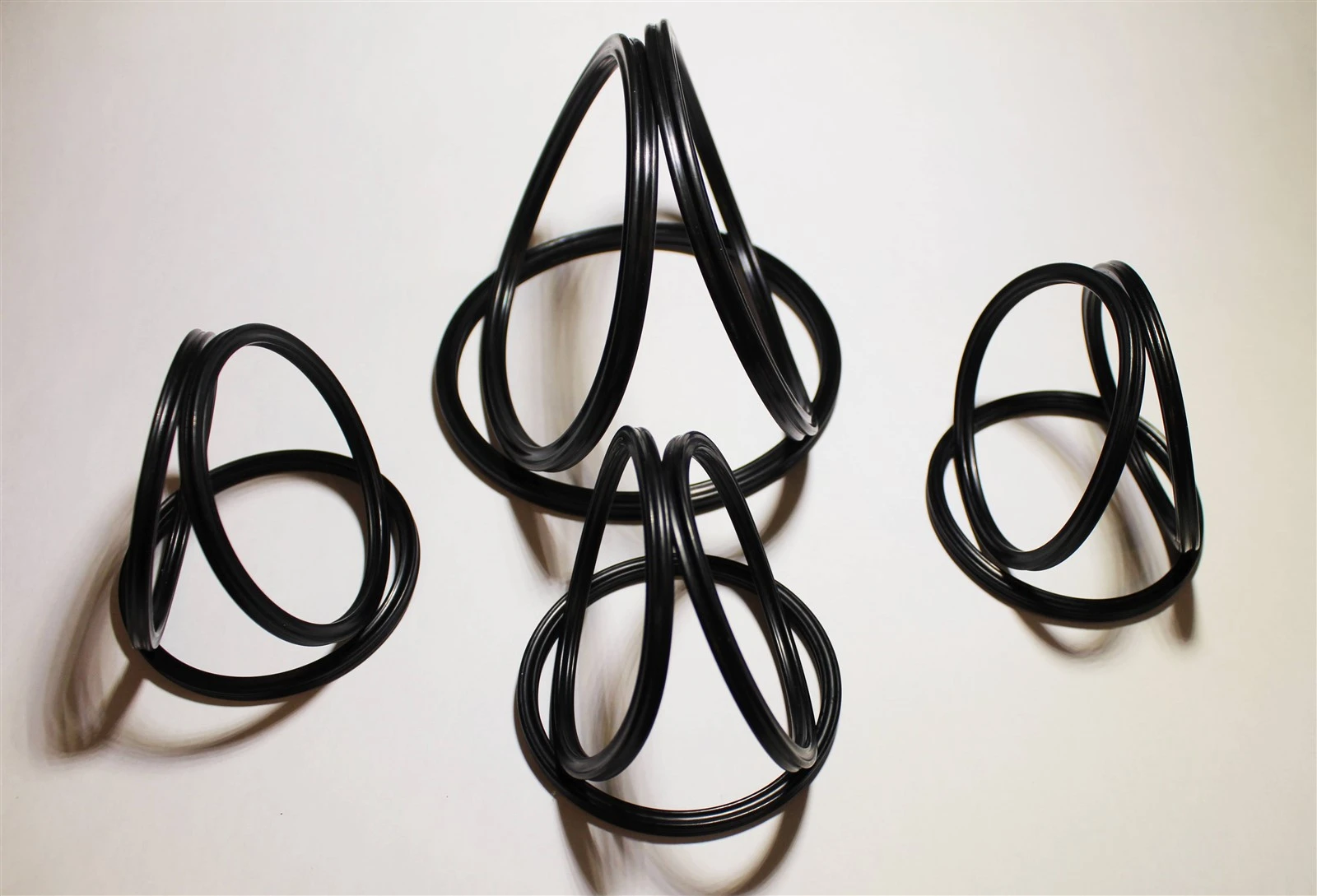

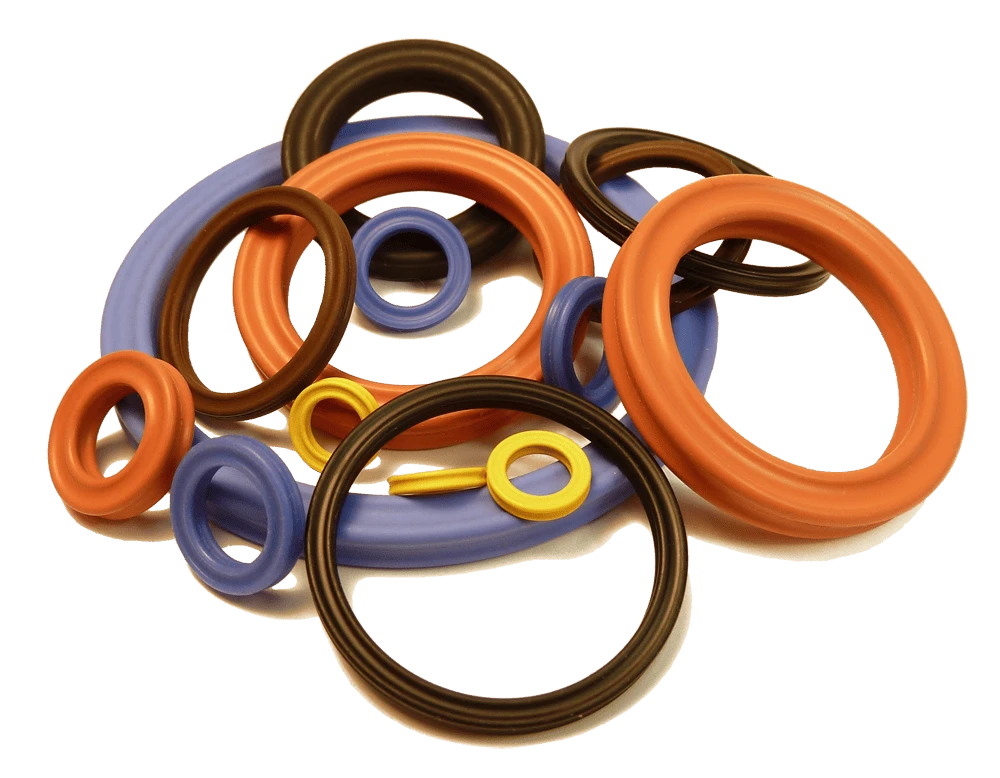

Τετράκλινα δαχτυλίδια, ονομάζεται επίσηςX-rings, έχουν διατομή με τέσσερις λοβούς που παρέχει δύο επαφές στεγανοποίησης ανά πλευρά. Για τη στατική στεγανοποίηση, αυτός ο σχεδιασμός μειώνει τη δύναμη που απαιτείται για την επίτευξη αποτελεσματικής στεγανοποίησης, καθιστώντας τα ιδανικά για συστήματα χαμηλής πίεσης ή κενού.

Χαμηλότερη δύναμη συμπίεσης

Οι πολλαπλοί λοβοί κατανέμουν την τάση, απαιτώντας λιγότερη ροπή μπουλονιού για να επιτευχθεί στεγανοποίηση, η οποία είναι ευεργετική για πλαστικά περιβλήματα.

Μειωμένη τριβή κατά τη συναρμολόγηση

Η κάτω περιοχή επαφής ελαχιστοποιεί τον κίνδυνο συστροφής ή κύλισης κατά την τοποθέτηση εξαρτημάτων ζευγαρώματος. Σε εφαρμογές στατικής στεγανοποίησης, όπως θύρες αισθητήρων και συνδέσεις οργάνων, οι δακτύλιοι X προσφέρουν μεγαλύτερη διάρκεια ζωής από τους τυπικούς δακτυλίους στεγανοποίησης, ειδικά όταν υπόκεινται σε μικρές θερμικές κυκλώσεις και κύκλους πίεσης.

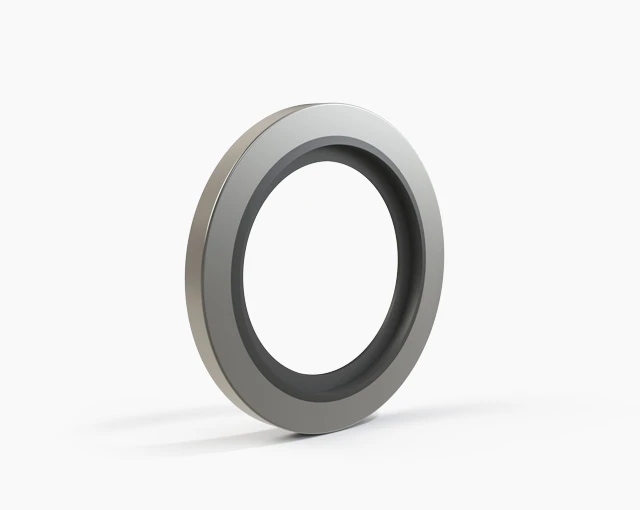

Συγκολλημένες σφραγίδεςσυνδυάστε μια μεταλλική ροδέλα με ένα ελαστομερές βουλκανισμένο στην εσωτερική της διάμετρο. Είναι ειδικά σχεδιασμένα για στατική σφράγιση σε μπουλόνια ή βιδωτές συνδέσεις, όπως βύσματα αποστράγγισης, φλάντζες σωλήνων και πλάκες κάλυψης.

Ελεγχόμενη συμπίεση

Η μεταλλική ροδέλα περιορίζει τη σύνθλιψη, αποτρέποντας την υπερβολική συμπίεση του καουτσούκ ακόμα και με μεγάλη ροπή.

Αντοχή σε κραδασμούς

Ο δεσμός από καουτσούκ με μέταλλο απορροφά μικρές κινήσεις, διατηρώντας την ακεραιότητα της στεγανοποίησης σε εφαρμογές στατικής στεγανοποίησης που υπόκεινται σε μηχανικούς κραδασμούς. Στα βύσματα αποστράγγισης του κιβωτίου ταχυτήτων βαρέως εξοπλισμού, οι συγκολλημένες στεγανοποιήσεις υπερτερούν των χάλκινων ροδέλες επειδή προσαρμόζονται καλύτερα στις ανωμαλίες της επιφάνειας και αντιστέκονται στη διάβρωση.

Η επιλογή του σωστού ελαστομερούς για στατική σφράγιση είναι κρίσιμη όταν το υγρό είναι επιθετικό.Ο-δαχτυλίδιαδιατίθενται σε δεκάδες ενώσεις, καθεμία κατάλληλη για συγκεκριμένα μέσα.

Fluorocarbon (FKM) για υψηλές θερμοκρασίες

Αντέχει σε ορυκτέλαια και οξέα έως 200 βαθμούς.

Αιθυλένιο-προπυλένιο (EPDM) για υγρά φρένων και νερό

Προσφέρει εξαιρετική αντοχή σε υγρά με βάση τη γλυκόλη.

Υπερφθοροελαστομερές (FFKM) για ακραία χημικά

Παρέχει σχεδόν καθολική αντίσταση, αλλά είναι δαπανηρή, προορίζεται για κρίσιμη στατική σφράγιση σε εγκαταστάσεις ημιαγωγών και χημικών. Να διασταυρώνετε πάντα το διάγραμμα συμβατότητας υγρών με το υλικό O-ring, καθώς ακόμη και ίχνη ρύπων μπορεί να προκαλέσουν διόγκωση ή σκλήρυνση.

Σε συμπαγή συγκροτήματα όπου ο χώρος του αδένα είναι περιορισμένος,X-ringsπροσφέρουν πλεονεκτήματα έναντι των δακτυλίων O για στατική σφράγιση. Το πιο επίπεδο προφίλ τους επιτρέπει πιο ρηχές αυλακώσεις διατηρώντας την ίδια δύναμη στεγανοποίησης.

Αναλογίες βάθους και πλάτους αυλάκωσης

Μια πιο ρηχή αυλάκωση μειώνει το συνολικό πάχος του περιβλήματος, βασικός παράγοντας στα ελαφριά σχέδια.

Ανάλυση παραμόρφωσης λοβού

Η μοντελοποίηση πεπερασμένων στοιχείων βοηθά στη βελτιστοποίηση των διαστάσεων της αυλάκωσης για την επίτευξη ομοιόμορφης συμπίεσης του λοβού. Για τη στατική σφράγιση σε ηλεκτρονικά περιβλήματα αεροδιαστημικής και αυτοκινήτων, οι δακτύλιοι X καθορίζονται όλο και περισσότερο επειδή διατηρούν τη σφράγιση υπό θερμική διαστολή και συστολή χωρίς να απαιτείται υπερβολική δύναμη σύσφιξης της φλάντζας.

Το σωστό φινίρισμα επιφάνειας είναι πρωταρχικής σημασίαςσυγκολλημένες σφραγίδεςσε εφαρμογές στατικής σφράγισης. Οι όψεις ζευγαρώματος πρέπει να έχουν τραχύτητα Ra 1,6-3,2 μm – πολύ λεία και η τσιμούχα μπορεί να μην πιάνει, πολύ τραχιά και το λάστιχο μπορεί να κοπεί.

Καθαρισμός της πρόσοψης της φλάντζας

Οποιαδήποτε παλιά υπολείμματα φλάντζας ή γρέζια πρέπει να αφαιρεθούν. μια ξύστρα και ένας διαλύτης είναι συχνά επαρκής.

Ακολουθία ροπής

Το σφίξιμο των μπουλονιών σε σχέδιο αστεριού εξασφαλίζει ομοιόμορφη συμπίεση της συγκολλημένης στεγανοποίησης, αποτρέποντας την παραμορφωμένη σφράγιση. Για τη στατική σφράγιση των βυσμάτων πλήρωσης λαδιού, οι συγκολλημένες στεγανοποιήσεις με μηδενική ροδέλα απλοποιούν τη συντήρηση, καθώς παραμένουν στερεωμένες στο μπουλόνι, μειώνοντας τον κίνδυνο απώλειας κατά το σέρβις.

Η στατική στεγανοποίηση συχνά αποτυγχάνει κατά τη διάρκεια του θερμικού κύκλου, επειδή η διαφορική διαστολή μεταξύ της σφράγισης και του περιβλήματος μειώνει τη συμπίεση.Ο-δαχτυλίδιααπαιτείται ευελιξία σε χαμηλή θερμοκρασία (π.χ. σιλικόνη) και σταθερότητα σε υψηλές θερμοκρασίες (π.χ. FKM).

Ρύθμιση συμπίεσης σε θερμοκρασία λειτουργίας

Η δοκιμή του δακτυλίου κυκλώματος υπό προσομοιωμένους θερμικούς κύκλους προβλέπει την αποτελεσματική ζωή του.

Ταίριασμα συντελεστή θερμικής διαστολής

Η επιλογή ενός υλικού στεγανοποίησης με συντελεστή διαστολής κοντά στο μέταλλο του περιβλήματος μειώνει την απώλεια συμπίεσης σε ακραίες θερμοκρασίες. Σε υπαίθρια ντουλάπια διανομής ρεύματος, η στατική σφράγιση βασίζεται σε δακτυλίους στεγανοποίησης που μπορούν να επιβιώσουν από χειμερινές νύχτες ‑40 μοιρών έως καλοκαιρινές ημέρες +60 βαθμών χωρίς σημαντική ρύθμιση.

Όταν η πίεση του συστήματος υπερβαίνει τα 200 bar, μόνο οι δακτύλιοι Ο είναι ευάλωτοι σε εξώθηση σε εφαρμογές στατικής στεγανοποίησης.Εφεδρικοί δακτύλιοι– άκαμπτοι δακτύλιοι τοποθετημένοι στην κατάντη πλευρά – εμποδίζουν το ελαστομερές να ρέει στο διάκενο.

Σπειροειδής εφεδρικοί δακτύλιοι

Πιο εύκολο στην εγκατάσταση σε κλειστές αυλακώσεις, λυγίζουν κατά την τοποθέτηση.

Συμπαγείς εφεδρικοί δακτύλιοι

Προσφέρετε καλύτερη στήριξη, αλλά απαιτούν ανοιχτές αυλακώσεις για τη συναρμολόγηση. Για στατική σφράγιση σε υδραυλικά μπλοκ μηχανής χύτευσης με έγχυση, ο συνδυασμός δακτυλίων στεγανοποίησης με δακτυλίους υποστήριξης τριπλασιάζει αποτελεσματικά την ικανότητα συγκράτησης της πίεσης. Ο εφεδρικός δακτύλιος πρέπει να τοποθετείται στην πλευρά από την οποία προέρχεται η πίεση. Εάν η πίεση είναι αμφίδρομη, είναι απαραίτητοι δακτύλιοι και στις δύο πλευρές.

Ενώ οι στατικές στεγανοποιήσεις δεν υποφέρουν από δυναμική φθορά, εξακολουθούν να υποβαθμίζονται από τη θερμότητα, τη ρευστή γήρανση και τη χαλάρωση του στρες.Τετράκλινα δαχτυλίδια, με τις πολλαπλές επαφές τους, μπορεί να διατηρήσουν τη σφράγιση ακόμα και αν ο ένας λοβός υποβαθμιστεί.

Οπτική επιθεώρηση για επιπέδωση λοβού

Οι πεπλατυσμένοι λοβοί υποδεικνύουν ότι έχει εμφανιστεί σετ συμπίεσης. ενδείκνυται η αντικατάσταση.

Δοκιμή επιμήκυνσης

Ένα απλό τεστ τεντώματος μπορεί να αποκαλύψει ευθραυστότητα. εάν ο δακτύλιος ραγίσει όταν τεντωθεί κατά 20%, θα πρέπει να απορριφθεί. Κατά την προγραμματισμένη συντήρηση των στατικών σημείων σφράγισης, η αντικατάσταση των δακτυλίων X κάθε 3-5 χρόνια (ή σύμφωνα με τη σύσταση OEM) αποτρέπει τις απροσδόκητες διαρροές, ιδιαίτερα σε κρίσιμα κυκλώματα όπου υπάρχει ασφάλεια.

Μια ολοκληρωμένη στρατηγική στατικής σφράγισης συχνά χρησιμοποιεί διαφορετικούς τύπους σφραγίδων για διαφορετικές τοποθεσίες.Ο-δαχτυλίδιαεξυπηρετούν τις περισσότερες σφραγίδες πολλαπλής και φλάντζας,X-ringsexcel όπου ο χώρος είναι περιορισμένος και η χαμηλή τριβή είναι επιθυμητή, καισυγκολλημένες σφραγίδεςπροτιμώνται για εκτεθειμένες συνδέσεις μπουλονιών.

Επιλογή βάσει εφαρμογής

Εξετάστε τους περιορισμούς πίεσης, θερμοκρασίας, υγρού και συναρμολόγησης.

Τυποποίηση

Η μείωση της ποικιλίας των μεγεθών σφραγίδων σε μια εγκατάσταση απλοποιεί τη διαχείριση του αποθέματος και μειώνει τον κίνδυνο εσφαλμένης εφαρμογής. Για στατική σφράγιση σε μια τυπική μονάδα ισχύος, η τυποποίηση σε μερικά μεγέθη δακτυλίου O και η χρήση συγκολλημένων σφραγίδων για όλα τα βύσματα αποστράγγισης μπορεί να μειώσει το κόστος ανταλλακτικών έως και 30%. Ένα καλά διαχειριζόμενο απόθεμα σφραγίδων, σε συνδυασμό με σαφείς οδηγίες εγκατάστασης, διασφαλίζει σταθερή σταθερότητα του συστήματος.

Η αξιόπιστη στατική στεγανοποίηση είναι ο ακρογωνιαίος λίθος της σταθερότητας του υδραυλικού και πνευματικού συστήματος.Ο-δαχτυλίδια, τετράγωνα/δαχτυλίδια X, καισυγκολλημένες σφραγίδεςτο καθένα προσφέρει μοναδικά πλεονεκτήματα – από την ευελιξία των υλικών και την απόδοση χαμηλής πίεσης έως την αντίσταση στους κραδασμούς και την ελεγχόμενη συμπίεση. Κατανοώντας το περιβάλλον λειτουργίας, επιλέγοντας συμβατά υλικά, σχεδιάζοντας κατάλληλες αυλακώσεις και ακολουθώντας πειθαρχημένες πρακτικές εγκατάστασης, οι μηχανικοί μπορούν να επιτύχουν στατική στεγανοποίηση χωρίς διαρροές που ελαχιστοποιεί το χρόνο διακοπής λειτουργίας και παρατείνει τη διάρκεια ζωής του εξοπλισμού. Στην επιδίωξη της σταθερότητας του συστήματος, οι στατικές σφραγίδες μπορεί να είναι ακίνητες, αλλά η συμβολή τους είναι δυναμική.
