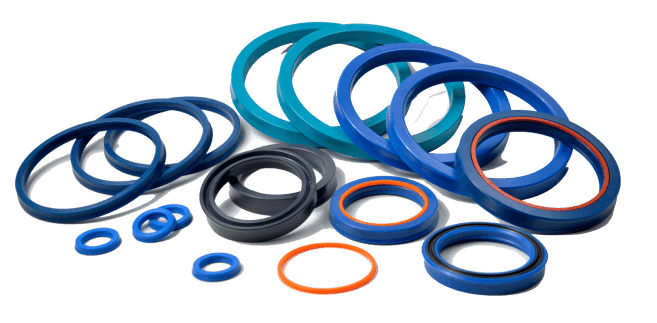

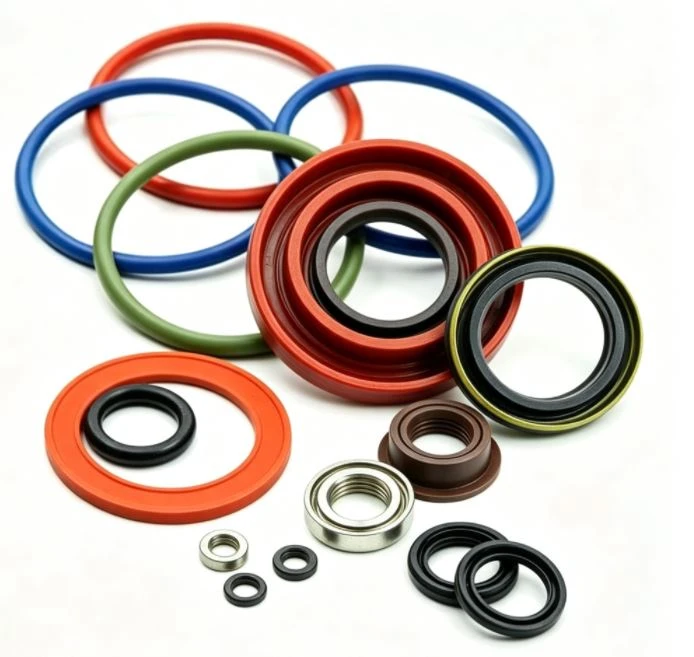

Ποια είναι η διαφορά μεταξύ Oil Seal και O-Ring;

Σε έναν πολυσύχναστο πάγκο εργαστηρίου, ένασφραγίδα λαδιούκαι μιαΟ-δαχτυλίδιμπορούν να κάθονται δίπλα δίπλα και να δείχνουν παραπλανητικά παρόμοια - και οι δύο είναι δακτύλιοι από ελαστικό υλικό που προορίζονται να σταματήσουν τις διαρροές υγρού. Ωστόσο, η σύγχυση των δύο κατά τη διάρκεια μιας ανακατασκευής μπορεί να οδηγήσει σε καταστροφική βλάβη του εξοπλισμού μέσα σε λίγες ώρες. Η διαφορά μεταξύ μιας στεγανοποίησης λαδιού και ενός δακτυλίου Ο-είναι πολύ πιο βαθιά από το σχήμα της διατομής-. Περιλαμβάνει θεμελιώδεις αποκλίσεις στον μηχανισμό στεγανοποίησης, την αλληλεπίδραση του άξονα, τον χειρισμό ρύπανσης και τη φιλοσοφία εγκατάστασης. Η κατανόηση του πού μια τσιμούχα λαδιού ακριβείας υπερτερεί ενός απλού δακτυλίου Ο{-και πού ο ταπεινός δακτύλιος Ο-παραμένει αναντικατάστατος, είναι απαραίτητη γνώση για κάθε μηχανικό, τεχνικό και διευθυντή στόλου που καθορίζει τον περιστρεφόμενο ή υδραυλικό εξοπλισμό. Αυτό το άρθρο αναλύει τη σχεδιαστική λογική, την επιστήμη των υλικών και τα όρια πρακτικής εφαρμογής που χωρίζουν αυτά τα δύο άλογα εργασίας στεγανοποίησης.

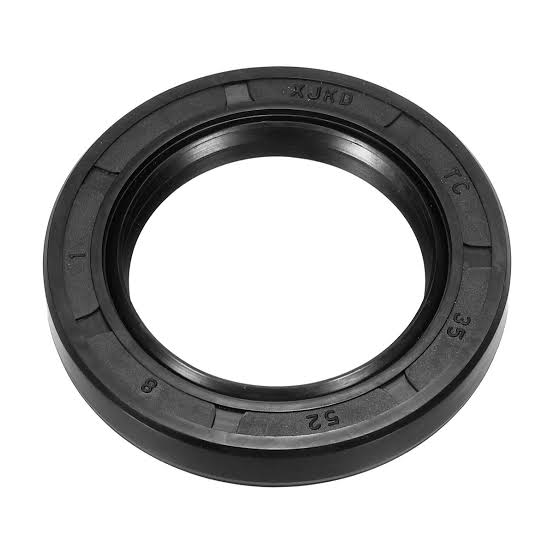

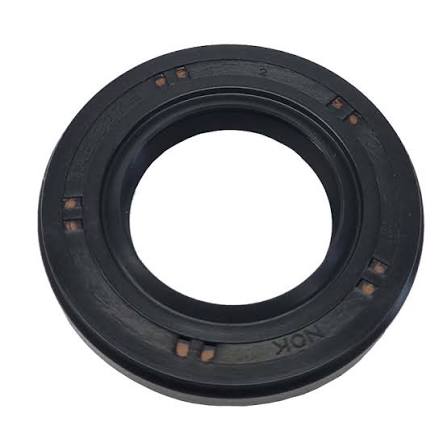

Ενασφραγίδα λαδιούείναι ένα σύνθετο εξάρτημα σχεδιασμένο γύρω από μια άκαμπτη μεταλλική θήκη, ένα εύκαμπτο ελαστομερές χείλος και ένα περιφερειακό ελατήριο καλτσοδέτας που ελέγχει την τάση των χειλιών. Το εξωτερικό κέλυφος - συχνά ένα τραβηγμένο-ατσάλινο κύπελλο - παρέχει μια άκαμπτη εφαρμογή παρεμβολής μέσα σε μια οπή περιβλήματος, αγκυρώνοντας τη στεγανοποίηση έναντι αξονικής μετατόπισης και αποτρέποντας οποιαδήποτε στατική διαρροή γύρω από την εξωτερική διάμετρο. Μέσα σε αυτό το κέλυφος, το χείλος στεγανοποίησης εκτείνεται προς τα μέσα σε μια προσεκτικά υπολογισμένη γωνία, οδηγώντας στον περιστρεφόμενο άξονα. Σε αντίθεση με έναν απλό λαστιχένιο δακτύλιο, μια στεγανοποίηση άξονα από καουτσούκ αυτού του τύπου δημιουργεί μια στενή ζώνη επαφής πλάτους μόνο microns, όπου οι υδροδυναμικές δυνάμεις δημιουργούν ένα λεπτό φιλμ λαδιού που λιπαίνει και ψύχει τη διεπαφή ενώ αντλεί συνεχώς υγρό πίσω προς το κάρτερ. Ένα δευτερεύον χείλος σκόνης, που υπάρχει συχνά σε παραλλαγές βαρέως-λειτουργίας, λειτουργεί ως το πρώτο φράγμα ενάντια σε εξωτερικούς κόκκους, πιτσίλισμα νερού και αποξηραμένη λάσπη.

Θαμμένο στο ελαστομερές πίσω από το κύριο χείλος, το ελατήριο καλτσοδέτας εφαρμόζει ένα επακριβώς βαθμονομημένο ακτινικό φορτίο που αντισταθμίζει τη φθορά των χειλιών, την εκκεντρότητα του άξονα και τη θερμική διαστολή. Καθώς η στεγανοποίηση του άξονα από καουτσούκ γερνά και χάνει μέρος της εγγενούς μνήμης του, το ελατήριο διατηρεί σταθερή πίεση επαφής, εμποδίζοντας το χείλος να σηκωθεί από τον άξονα κατά την περιστροφή-με υψηλή ταχύτητα. Αυτός ο μηχανισμός απουσιάζει εντελώς σε έναν δακτύλιο Ο-, καθιστώντας το ελαστικό στεγανοποιητικό άξονα εγγενώς ανώτερο για δυναμική στεγανοποίηση άξονα όπου πρέπει να δημιουργηθεί και να διατηρηθεί μια μεμβράνη λίπανσης για χιλιάδες ώρες λειτουργίας.

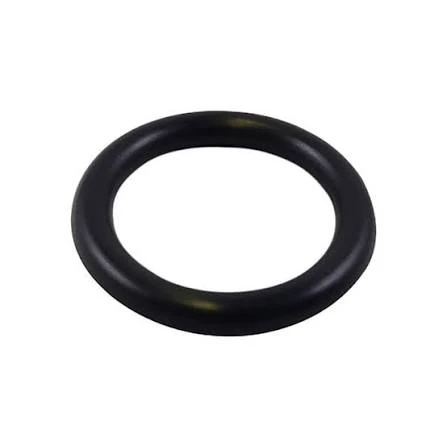

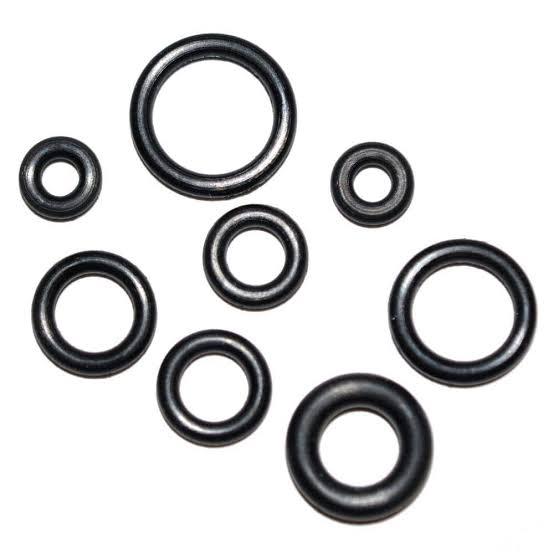

ΕναΟ-δαχτυλίδιείναι εννοιολογικά απλούστερο - ένας συμπαγής κορμός ελαστομερούς που κατασκευάζεται με ακριβείς διαμέτρους-διατομής, που συχνά προσδιορίζονται με τυπικούς αριθμούς παύλας. Όταν συμπιέζεται σε έναν ορθογώνιο ή χελιδονοουρά αδένα, ένα στοιχείο από καουτσούκ o παραμορφώνεται και αποθηκεύει ελαστική ενέργεια, δημιουργώντας μια στατική σφράγιση προσώπου που μπορεί να συγκρατήσει αξιόπιστα χιλιάδες λίβρες ανά τετραγωνική ίντσα υδραυλικής πίεσης. Το ίδιο το ελαστικό υλικό o είναι η σφράγιση. δεν υπάρχει ελατήριο, καμία εξωτερική μεταλλική θήκη και καμία μηχανική γωνία χείλους. Αυτή η απλότητα καθιστά τους δακτυλίους O-οικονομικούς και εύκολους στην αποθήκευση, γι' αυτό οι αποθήκες από την αεροδιαστημική έως τη γεωργία διαθέτουν κάδους από νιτρίλιο, σιλικόνη και ελαστικούς δακτυλίους από φθοράνθρακα o που καλύπτουν κάθε πιθανό μέγεθος παύλας.

Σε μια περιστρεφόμενη εφαρμογή, ένασφραγίδα λαδιούπρέπει να μετατρέψει την κίνηση του άξονα σε ενέργεια άντλησης που αντισταθμίζει τη διαρροή. Το προφίλ των χειλιών μιας σφραγίδας λαδιού που έχει σχεδιαστεί καλά- περιέχει ένα μικροσκοπικό σπειροειδές ή ημιτονοειδές-μοτίβο που, κατά την περιστροφή, ωθεί το λιπαντικό προς τα πίσω προς την πλευρά του λαδιού. Αυτή η υδροδυναμική άντληση είναι που επιτρέπει σε μια σωστά τοποθετημένη τσιμούχα λαδιού να λειτουργεί για εκατομμύρια στροφές χωρίς ορατή διαρροή. Το αποτέλεσμα είναι τόσο κατευθυντικό που μια παραλλαγή περιστροφικής στεγανοποίησης υψηλής πίεσης μπορεί να ενσωματώσει επιθετικές μονοκατευθυντικές αυλακώσεις που στην πραγματικότητα θα προκαλούσαν διαρροή εάν εγκατασταθούν προς τα πίσω. Συγκριτικά, ένας απλός δακτύλιος O-δεν προσφέρει τέτοια ικανότητα άντλησης. Κάθε υγρό που διαφεύγει από την αρχική γραμμή επαφής χάνεται, οδηγώντας σε αργή διαρροή στη δυναμική περιστροφική υπηρεσία.

Όταν οι μηχανικοί καθορίζουν ένα ελαστικό στεγανοποιητικό άξονα για μια έξοδο μετάδοσης ή ένα διαφορικό γρανάζι, αξιοποιούν τη συνέργεια μεταξύ της συμμόρφωσης του ελαστομερούς και των σπειροειδών αυλακώσεων-χυτευμένων ακριβείας. Το ελαστικό στυπιοθλίπτη άξονα κάμπτεται για να ακολουθήσει την έξοδο του άξονα, ενώ οι αυλακώσεις καθαρίζουν ενεργά το λάδι, δημιουργώντας ένα σφράγισμα που συγχωρεί τις μικρές παραμορφώσεις και επιθετικό ως προς τη διαφυγή υγρού. Αυτή η διπλή προσωπικότητα λείπει από οποιοδήποτε σχέδιο δαχτυλιδιού Ο-.

Ο-δαχτυλίδιΗ στεγανοποίηση βασίζεται στην αρχική συμπίεση - το ποσοστό κατά το οποίο συμπιέζεται η διατομή- μεταξύ των επιφανειών του αδένα. Ένας σωστά σχεδιασμένος στατικός αδένας συμπιέζει έναν δακτύλιο Ο- κατά περίπου δέκα έως είκοσι τοις εκατό, γεμίζοντας τις ατέλειες της επιφάνειας και δημιουργώντας ένα συνεχές φράγμα τάσης επαφής. Σε υδραυλικά κυκλώματα χαμηλής-πίεσης, ο ελαστικός δακτύλιος o μπλοκάρει απλώς τη διαδρομή του υγρού με ελαστική ενέργεια. Καθώς η πίεση αυξάνεται, ο δακτύλιος Ο-πιέζεται πάνω στο τοίχωμα του αδένα κατάντη, αυξάνοντας την πίεση επαφής και διατηρώντας τη στεγανοποίηση - μια αυτο-ενεργοποιητική συμπεριφορά. Ωστόσο, αυτός ο μηχανισμός προϋποθέτει ελάχιστη σχετική κίνηση. Μόλις ένας άξονας αρχίσει να περιστρέφεται μέσα σε έναν δακτύλιο Ο-, η ζώνη επαφής μεταβαίνει από στατική σε ολισθαίνουσα και χωρίς προφίλ χείλους για τη δημιουργία υδροδυναμικής μεμβράνης, η θερμοκρασία του δακτυλίου Ο- αυξάνεται γρήγορα, οδηγώντας συχνά σε σπειροειδή συστροφή και τελικά σχίσιμο.

Όταν ένας επεξεργασμένος αδένας είναι ελαφρώς μεγάλος ή παρουσιάζει φθορά στην επιφάνεια, τα συνεργεία συντήρησης στρέφονται μερικές φορές σε χοντρούς δακτυλίους από καουτσούκ με μεγαλύτερη διατομή-για να αποκαταστήσουν την απαιτούμενη συμπίεση. Το επιπλέον υλικό σε χοντρούς δακτυλίους από καουτσούκ αντισταθμίζει τις διαβρωμένες διαστάσεις του αδένα και μπορεί να κερδίσει χρόνο μέχρι να είναι εφικτή η πλήρης ανακατασκευή. Οι χοντροί δακτύλιοι από καουτσούκ είναι επίσης δημοφιλείς σε παλαιότερες υδραυλικές πρέσες και γεωργικούς κυλίνδρους όπου οι αρχικές ανοχές οπών έχουν ξεπεράσει τις ονομαστικές προδιαγραφές.

Η παρατεταμένη ικανότητα σφράγισης ενόςσφραγίδα λαδιούσε μια εφαρμογή περιστροφής εξαρτάται σε μεγάλο βαθμό από την ελεγχόμενη δύναμη επαφής που παρέχεται από το ενσωματωμένο ελατήριο του. Χωρίς ελατήριο, ένα καθαρά ελαστομερές χείλος θα χαλαρώνει σταδιακά λόγω της θερμικής γήρανσης και συμπίεσης, ανοίγοντας μια διαδρομή διαρροής. Μια εφαρμογή περιστροφικής σφράγισης υψηλής πίεσης ενισχύει αυτήν την απαίτηση. Καθώς η πίεση του υγρού δρα στο χείλος, τείνει να ισοπεδώσει τη στεγανοποίηση στον άξονα, αλλά το ελατήριο εμποδίζει το χείλος να εξωθηθεί μέσα στο διάκενο. Υπό αυτή την έννοια, η στεγανοποίηση λαδιού με ελατήριο-λειτουργεί ως μια δυναμική διεπαφή με ισορροπημένη πίεση-που κανένας μονολιθικός δακτύλιος O-δεν μπορεί να αναπαραχθεί.

Μέσα σε μια περιστροφική σφράγιση υψηλής πίεσης, το ελατήριο προστατεύεται συχνά από έναν δακτύλιο προς τα πάνω-που εμποδίζει την εξώθηση του ελαστομερούς στον άξονα-στο-διάκενο. Το περιστροφικό στεγανοποιητικό υψηλής πίεσης πρέπει να επιβιώνει από αιχμές πίεσης που θα αποσυναρμολογούσαν αμέσως έναν δακτύλιο Ο-, διατηρώντας ταυτόχρονα μια μεμβράνη λίπανσης αρκετά λεπτή ώστε να αποτρέπεται η υπερβολική διαρροή. Επομένως, κάθε επιτυχημένος σχεδιασμός περιστροφικού στυπιοθλίπτη υψηλής πίεσης είναι μια προσεκτική ισορροπία μεταξύ ακαμψίας χείλους, ταχύτητας ελατηρίου και γεωμετρίας αυλάκωσης - μια ισορροπία που υπάρχει μόνο επειδή η τσιμούχα λαδιού είναι κατασκευασμένη ως σύστημα πολλαπλών-στοιχείων.

Και οι δύοσφραγίδα λαδιούκαιΟ-δαχτυλίδιΟι τεχνολογίες μοιράζονται μια παλέτα ελαστομερών υλικών, αλλά η εφαρμογή απαιτεί επιλογή ώθησης προς διαφορετικές κατευθύνσεις. Μια τσιμούχα λαδιού για έναν καυτό στροφαλοφόρο άξονα κινητήρα ευνοεί το πολυακρυλικό ή φθοροελαστομερές να ανθίσταται στην οξείδωση, ενώ ένας δακτύλιος Ο- σε μια χημική δοσομετρική αντλία συχνά απαιτεί υπερφθοροελαστομερές ή υψηλά κορεσμένο νιτρίλιο. Ένα ελαστικό στεγανοποιητικό άξονα μπορεί να διαμορφωθεί από καρβοξυλιωμένο νιτρίλιο για εξαιρετική αντοχή στην τριβή σε λασπωμένα περιβάλλοντα, ενώ η ίδια ένωση θα ήταν πολύ άκαμπτη για έναν ευαίσθητο στατικό δακτύλιο από καουτσούκ που πρέπει να συμμορφώνεται με ένα πλαστικό περίβλημα. Στα συστήματα πέδησης, οι δακτύλιοι epdm o για το υγρό φρένων είναι υποχρεωτικοί, επειδή το τυπικό νιτρίλιο διογκώνεται και μαλακώνει όταν εκτίθεται σε υγρά με βάση{4}}γλυκόλη, διακυβεύοντας την αίσθηση και την ασφάλεια του πεντάλ. Ομοίως, οι μετρικοί δακτύλιοι viton o καθορίζονται για χιτώνια εγχυτήρα ντίζελ και ενεργοποιητές στροβιλοσυμπιεστή όπου οι εκδρομές θερμοκρασίας πέρα από τους εκατόν πενήντα βαθμούς Κελσίου θα καταστρέψουν το συμβατικό καουτσούκ εντός ημερών.

Όταν η πίεση του συστήματος υπερβαίνει το πρότυποσφραγίδα λαδιούμπορεί να χειριστεί, το σχέδιο μεταμορφώνεται σε περιστροφικό σφράγισμα υψηλής πίεσης με ενισχυμένα χείλη και δακτυλίους κατά της εξώθησης-. Τέτοιο έναπεριστροφικό σφράγισμα υψηλής πίεσηςαπαντάται συχνά σε υδροστατικούς κινητήρες μετάδοσης κίνησης, σε αντλίες swash-πλακών και σε περιστρεφόμενες ενώσεις όπου το λάδι παραδίδεται σε αρκετές χιλιάδες λίβρες ανά τετραγωνική ίντσα. Η περιστροφική σφράγιση υψηλής πίεσης το διαχειρίζεται αυτό χρησιμοποιώντας ένα κοντό, άκαμπτο χείλος που υποστηρίζεται από έναν θερμοπλαστικό εφεδρικό δακτύλιο, επιτρέποντάς του να διατηρεί την πίεση χωρίς να καταρρέει το υδροδυναμικό φιλμ. Ένας δακτύλιος Ο-δεν μπορεί απλώς να λειτουργήσει ως περιστροφικό σφράγισμα υψηλής πίεσης επειδή η κυκλική του διατομή-δεν έχει την κατευθυντική μεροληψία που απαιτείται για να δημιουργήσει ένα εφέ άντλησης επιστροφής-κατά την περιστροφή και θα έσπασε σπειροειδώς- μέσα σε λίγα λεπτά.

Οι προσπάθειες χρήσης ενός δακτυλίου Ο-σε μια περιστρεφόμενη εφαρμογή υψηλής-πίεσης σχεδόν πάντα τελειώνουν με τη συστροφή της διατομής από καουτσούκ o στον αδένα, ένα φαινόμενο γνωστό ως σπειροειδής αστοχία. Η απουσία ειδικής γεωμετρίας χείλους σημαίνει ότι η ζώνη επαφής ολίσθησης του δακτυλίου Ο- δεν έχει οριστεί και η προκύπτουσα θερμότητα τριβής υποβαθμίζει γρήγορα το υλικό. Μόνο μια ειδικά σχεδιασμένη περιστροφική σφράγιση υψηλής πίεσης-μπορεί να καλύψει τις συνδυασμένες απαιτήσεις περιστροφής και συμπίεσης.

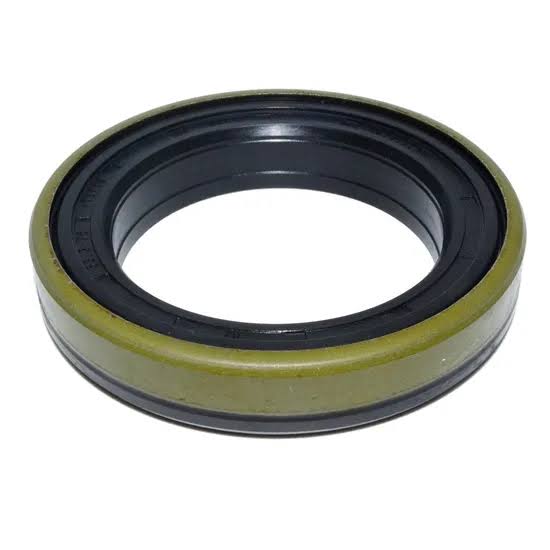

Όπου η λάσπη, το νερό και η λειαντική σκόνη είναι καθημερινές πραγματικότητες - δασοκομικές μηχανές, φορτηγά εξόρυξης, μπετονιέρες - ασφραγίδα λαδιού κασέταςπαρέχει ένα επίπεδο προστασίας που δεν μπορεί να ταιριάξει ούτε μια τυπική τσιμούχα λαδιού ούτε ένας δακτύλιος O-. Η σφράγιση λαδιού κασέτας είναι μια προ-συναρμολογημένη μονάδα που περιέχει ένα πρωτεύον χείλος στεγανοποίησης που τρέχει σε ένα σκληρυμένο περίβλημα φθοράς, πολλαπλά χείλη αποκλεισμού σκόνης και συχνά έναν ενσωματωμένο λαβύρινθο. Ολόκληρη η τσιμούχα λαδιού της κασέτας είναι εργοστασιακά-γεμισμένη με γράσο, επομένως τη στιγμή που ένας άξονας περιστρέφεται, το κύριο χείλος έχει ήδη λιπάνει και προστατεύεται από ξηρή- φθορά εκκίνησης. Η τσιμούχα λαδιού κασέτας υπερέχει γιατί κρατά τη μόλυνση τόσο μακριά από την τελική διεπαφή σφράγισης που το χείλος βλέπει μόνο καθαρό, ρυθμισμένο λάδι. Σε εφαρμογές με άκρο τροχού-, μια τσιμούχα λαδιού κασέτας επιβιώνει συνήθως από πολλές αλλαγές τακάκια φρένων, κάτι που δεν θα μπορούσε ποτέ να πετύχει κανένα συγκρότημα δακτυλίου Ο-.

Ένα από τα χαρακτηριστικά σχεδιασμού που ξεχωρίζει μια τσιμούχα λαδιού κασέτας είναι η χρήση χιτωνίου από ανοξείδωτο χάλυβα που παρέχει μια εξαιρετικά-λεία, χωρίς διάβρωση- επιφάνεια τρεξίματος για το κύριο χείλος. Ακόμα κι αν ο ίδιος ο άξονας έχει μικρές οπές ή χαραγές, η τσιμούχα λαδιού της κασέτας διατηρεί την ακεραιότητά της επειδή το χείλος δεν αγγίζει ποτέ απευθείας τον άξονα. Αυτή η απομόνωση καθιστά τη λαδόκολλα κασέτας μια προτιμώμενη αναβάθμιση για στόλους που δραστηριοποιούνται σε περιοχές με επιθετικά χημικά απο-παγοποίησης ή αλατούχα υπόγεια ύδατα.

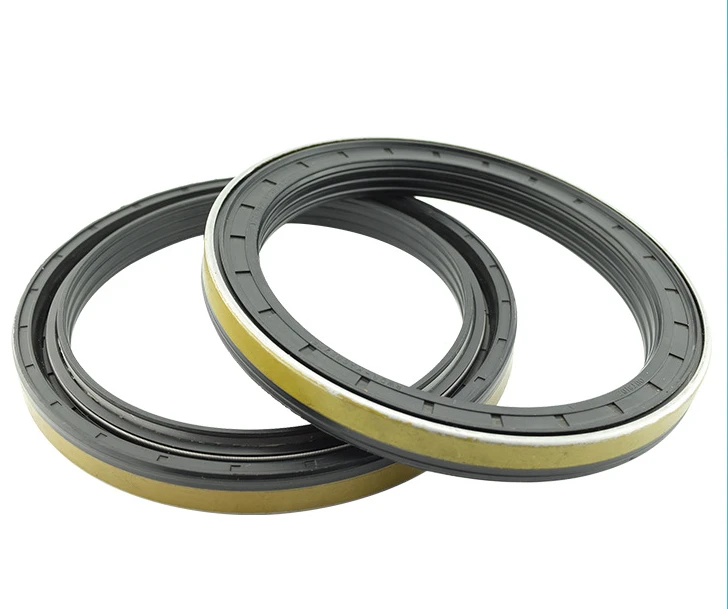

Σε άξονες βαρέων φορτηγών και ρυμουλκούμενων, τοτσιμούχα λαδιού τροχούφέρει την ευθύνη της συγκράτησης ημι-ρευστού λιπαντικού κιβωτίου ταχυτήτων, αποτρέποντας παράλληλα τη διείσδυση της σκόνης των φρένων, του νερού του δρόμου και της άμμου στην κοιλότητα του ρουλεμάν. Μια τσιμούχα λαδιού τροχού είναι συνήθως μια στεγανοποίηση μεγάλης-διαμέτρου με στιβαρή μεταλλική θήκη και διαμόρφωση διπλού-χείλους που χειρίζεται τόσο την κατακράτηση λαδιού όσο και τον αποκλεισμό ρύπων. Η τσιμούχα λαδιού του τροχού υπόκειται σε συνεχή κάμψη καθώς το περίβλημα του άξονα αναπνέει και ο άξονας εκτρέπεται υπό φορτίο. Εν τω μεταξύ, αφλάντζα λαδιούενσωματώνει μια ακτινωτή φλάντζα που βιδώνει ή σφίγγει στην πρόσοψη του περιβλήματος, ασφαλίζοντας αξονικά τη στεγανοποίηση και αποτρέποντας την ώθησή της προς τα έξω από την εσωτερική πίεση. Μια φλαντζωτή τσιμούχα λαδιού χρησιμοποιείται συχνά σε κυλίνδρους κίνησης μεταφορέων και στηρίγματα τυμπάνου ανάμειξης όπου η σφράγιση πρέπει να ανθίσταται τόσο στην περιστροφή όσο και στην περιστασιακή αξονική ώθηση. Ο σχεδιασμός της φλάντζας τσιμούχας λαδιού απλοποιεί επίσης την ευθυγράμμιση κατά την εγκατάσταση, καθώς η φλάντζα εδράζεται ακριβώς πάνω σε έναν επεξεργασμένο ώμο, αφαιρώντας τις εικασίες από το βάθος εφαρμογής της πρέσας-.

Σε ορισμένα σχέδια πλήμνης βαρέως-καθήκοντος, μια φλάντζα τσιμούχας λαδιού μπορεί να αντικαταστήσει μια τσιμούχα λαδιού με πίεση-για την επίλυση προβλημάτων επαναλαμβανόμενης φθοράς της οπής. Σφίγγοντας στην όψη του περιβλήματος αντί να βασίζεστε αποκλειστικά σε προσαρμογή παρεμβολής, η φλάντζα τσιμούχας λαδιού παραμένει τοποθετημένη ακόμα κι αν η αρχική οπή έχει μεγεθυνθεί από προηγούμενες αντικαταστάσεις στεγανοποίησης. Αυτή η ικανότητα μετασκευής καθιστά τη σφραγίδα λαδιού με φλάντζα μια δημοφιλή λύση aftermarket για στόλους που αντιμετωπίζουν επίμονες-διαρροές από τα άκρα των τροχών.

Στα συστήματα καυσίμων, τη χημική επεξεργασία και τα υδραυλικά συστήματα υψηλής θερμοκρασίας, το μετρικό βιτονo δαχτυλίδιαείναι η προεπιλεγμένη επιλογή όταν το τυπικό καουτσούκ νιτριλίου ή δεν μπορεί να αντέξει το θερμικό ή χημικό φορτίο. Οι μετρικοί δακτύλιοι viton o είναι διαθέσιμοι σε διατομές και εσωτερικές διαμέτρους ακριβούς χιλιοστού, που ταιριάζουν με τις ευρωπαϊκές και ασιατικές προδιαγραφές εξοπλισμού χωρίς τους συμβιβασμούς της μετατροπής από ίντσα-σε-μετρική. Η ραχοκοκαλιά τους από φθοροελαστομερές αντιστέκεται στη διόγκωση σε αρωματικά καύσιμα, χλωριωμένους διαλύτες και καυτά συνθετικά λιπαντικά που θα μπορούσαν να υποβαθμίσουν γρήγορα μια γενική στεγανοποίηση άξονα από καουτσούκ. Στα συστήματα πέδησης αυτοκινήτων, οι μετρικοί δακτύλιοι viton o βρίσκονται συχνά μέσα στα έμβολα της δαγκάνας και στους κύριους κυλίνδρους, που λειτουργούν παράλληλα με τους δακτυλίους epdm o για συμβατότητα με υγρά φρένων στο καπάκι του ρεζερβουάρ και στις θύρες σύνδεσης. Ο συνδυασμός μετρικών δακτυλίων viton o και δακτυλίων epdm o για υγρά φρένων σε ένα μόνο όχημα υπογραμμίζει πώς η υγροχημεία υπαγορεύει κάθε επιλογή υλικού στεγανοποίησης.

Οι προδιαγραφές των δακτυλίων epdm o για το υγρό φρένων δεν είναι-διαπραγματεύσιμες σε συστήματα με αξιολόγηση DOT- επειδή το καουτσούκ μονομερούς αιθυλενοπροπυλενοδιενίου δεν απορροφά γλυκόλες, διασφαλίζοντας τη σταθερότητα των διαστάσεων. Οι δακτύλιοι EPDM o για υγρά φρένων χρησιμοποιούνται επίσης σε υδραυλικά υγρά νερού-γλυκόλης και στον εξοπλισμό επεξεργασίας τροφίμων- όπου το καουτσούκ o πρέπει να αντέχει στο πρήξιμο και να τηρεί τα υγειονομικά πρότυπα. Ωστόσο, η ανάμειξη δακτυλίων epdm o για υγρά φρένων με ορυκτέλαιο οδηγεί σε άμεση διόγκωση και αστοχία, υπογραμμίζοντας γιατί η γνώση του υλικού είναι κρίσιμη κατά την επιλογή οποιουδήποτε στεγανοποιητικού λαδιού ή δακτυλίου Ο-.

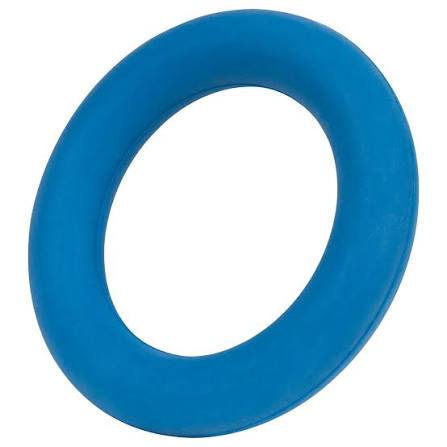

Σε συνδετήρες υγρών όπου ένα πλήρεςΟ-δαχτυλίδιθα ασκούσε υπερβολική δύναμη συναρμολόγησης, ένας δακτύλιος αφρού παρέχει μια εναλλακτική λύση με χαμηλό-σκληρόμετρο που συμπιέζει εύκολα για να σφραγίσει τους συνδέσμους με σπείρωμα και τις πλαστικές πολλαπλές. Ένας δακτύλιος αφρού συνήθως κατασκευάζεται από κλειστή-σιλικόνη κυψέλης ή σφουγγάρι EPDM, παρέχοντας αποτελεσματική σφράγιση με ελάχιστο φορτίο σύσφιξης. Από την άλλη πλευρά, ένας δακτύλιος στεγανοποίησης σωλήνα λειτουργεί διαφορετικά: είναι συχνά μια φλάντζα με προφίλ, μερικές φορές συνδεδεμένη σε ένα εξάρτημα εύκαμπτου σωλήνα, που δημιουργεί μια πρόσοψη σε ένα φουσκωμένο ή επίπεδο κάθισμα. Ένας στεγανοποιητικός δακτύλιος εύκαμπτου σωλήνα σε υδραυλικό σύνδεσμο υψηλής πίεσης-μπορεί να είναι κατασκευασμένος από πολυουρεθάνη ή ενισχυμένο από καουτσούκ για να αντέχει στην εξώθηση υπό παλμική ροή. Όπου ένας τυπικός δακτύλιος Ο-θα εξωθούσε μέσα από το διάκενο του σπειρώματος, ένας δακτύλιος στεγανοποίησης εύκαμπτου σωλήνα με ορθογώνια διατομή- παραμένει στην αυλάκωση του.

Όταν ένα συγκρότημα υδραυλικού σωλήνα υπόκειται σε κραδασμούς και συχνή αποσύνδεση, προτιμάται ένας στεγανοποιητικός δακτύλιος σωλήνα, επειδή η ευρύτερη όψη του κατανέμει τη δύναμη σύσφιξης και αντιστέκεται καλύτερα στην τριβή από έναν λεπτό δακτύλιο από καουτσούκ. Ο στεγανοποιητικός δακτύλιος εύκαμπτου σωλήνα μπορεί να αντικατασταθεί χωρίς να διαταραχθεί η παρακείμενη εφαρμογή, ένα πλεονέκτημα που εκτιμούν οι μηχανικοί κινητού εξοπλισμού κατά τη συντήρηση των κυλίνδρων στο χωράφι. Ωστόσο, σε στενούς χώρους όπου δεν μπορεί να χωρέσει ένας δακτύλιος στεγανοποίησης εύκαμπτου σωλήνα, ένα συγκρότημα μετρικών δακτυλίων βιτονίου κατάλληλου μεγέθους παρέχει συχνά μια απλούστερη,- λύση χαμηλότερου προφίλ.

Τα βιομηχανικά μηχανήματα με φθαρμένες ή μη{0}}διαστάσεις αδένα βασίζονται συχνά σε παχύ καουτσούκo δαχτυλίδιαγια να αποκαταστήσετε την ακεραιότητα της στεγανοποίησης χωρίς να-επεξεργαστείτε εξαρτήματα. Αυτοί οι δακτύλιοι διατομής-μεγάλου μεγέθους, που μερικές φορές συνδυάζονται με προσαρμοσμένες εξωθήσεις από καουτσούκ που βουλκανίζονται σε τελειωμένους δακτυλίους O-, μπορούν να γεφυρώσουν κενά που δεν μπορούν να γεμίσουν οι δακτύλιοι τυπικού μεγέθους παύλας-. Αν και οι χοντροί δακτύλιοι από καουτσούκ είναι μια ρεαλιστική λύση, υπογραμμίζουν επίσης έναν θεμελιώδη περιορισμό: η απόδοση στεγανοποίησης ενός δακτυλίου Ο-υποβαθμίζεται γρήγορα καθώς ο λόγος πλάτους αδένα-προς-απόκλιση από το συνιστώμενο εύρος. Αντίθετα, μια στεγανοποίηση λαδιού με φλάντζα ή μια τσιμούχα λαδιού κασέτας τοποθετείται σε μια οπή ακριβείας και δεν εξαρτάται από τη γεωμετρία του αδένα του ίδιου του άξονα, καθιστώντας τον εγγενώς πιο ανεκτικό στις ατέλειες της επιφάνειας του άξονα.

Εγκατάσταση ενόςσφραγίδα λαδιούαπαιτεί καθαριότητα, τετραγωνισμό και το σωστό εργαλείο οδήγησης που έρχεται σε επαφή μόνο με την εξωτερική μεταλλική θήκη. Ακόμη και μια ελαφριά όπλιση της τσιμούχας λαδιού κατά την πίεση-μπορεί να παραμορφώσει το λεπτό χαλύβδινο κέλυφος και να δημιουργήσει άμεση διαρροή. Ένα ελαστικό στεγανοποιητικό άξονα μπορεί να καταστραφεί από γρέζια στον ώμο του άξονα, επομένως πρέπει να χρησιμοποιείται προστατευτικό περίβλημα κατά την ολίσθηση του στυπιοθλίπτη πάνω από σφήνες ή κλειδαριές. Η εγκατάσταση του δακτυλίου Ο-, αν και φαίνεται απλούστερη, φέρει τις δικές της παγίδες: στρίψιμο του ελαστικού δακτυλίου o κατά τη συναρμολόγηση κύλισης, αδυναμία λίπανσης του δακτυλίου πριν από την εισαγωγή ή χρήση αιχμηρού εργαλείου που ανοίγει την επιφάνεια. Για εγκατάσταση περιστροφικού στυπιοθλίπτη υψηλής πίεσης, ο δακτύλιος ασφαλείας πρέπει να τοποθετηθεί στη σωστή πλευρά του στυπιοθλίπτη, διαφορετικά το περιστροφικό στεγανοποιητικό υψηλής πίεσης θα εκραγεί κατά την πρώτη συμπίεση.

Όταν ένα ελαστικό στεγανοποιητικό άξονα εισάγεται σε ένα περίβλημα, ένας βαθμιδωτός οδηγός που κατανέμει ομοιόμορφα τη δύναμη γύρω από την πλήρη περιφέρεια της μεταλλικής θήκης αποτρέπει την τοπική παραμόρφωση που μπορεί να σπάσει το λάστιχο-σε-συγκόλληση του μετάλλου. Η ίδια προσοχή ισχύει όταν πιέζετε ένα χοντρό ελαστικό o δακτύλιοι που τοποθετούνται σε κουτί γεμίσματος - η ανομοιόμορφη συμπίεση μπορεί να τσιμπήσει το καουτσούκ o και να δημιουργήσει μια διαδρομή διαρροής που είναι αόρατη κατά τη διάρκεια μιας στατικής δοκιμής αλλά ανοίγει υπό πίεση. Αφιερώνοντας ένα επιπλέον λεπτό για το ξεγρένισμα, τον καθαρισμό και τη λίπανση κάθε επιφάνειας πριν από την εγκατάσταση επεκτείνει σταθερά τη διάρκεια ζωής τόσο των εξαρτημάτων στεγανοποίησης λαδιού όσο και των εξαρτημάτων του δακτυλίου Ο-.

Επιλέγοντας μεταξύ ενόςσφραγίδα λαδιούκαι μιαΟ-δαχτυλίδιτελικά καταλήγει στην κίνηση, την πίεση, τη μόλυνση και το σχεδιασμό του περιβλήματος. Εάν ο άξονας περιστρέφεται συνεχώς με περισσότερες από μερικές στροφές ανά λεπτό, μια τσιμούχα λαδιού - είτε είναι απλήστεγανοποιητικό άξονα από καουτσούκ, a περιστροφικό σφράγισμα υψηλής πίεσης, a σφραγίδα λαδιού κασέτας, ή αφλάντζα λαδιούΤο - είναι σχεδόν πάντα η σωστή επιλογή λόγω των δυνατοτήτων του ενεργού άντλησης χειλιών και εξαίρεσης μόλυνσης. Για μια εφαρμογή στυπιοθλίπτη λαδιού τροχού, η ικανότητα της τσιμούχας λαδιού να συγκρατεί λάδι σε μια ζεστή, δονούμενη πλήμνη ενώ απωθεί το νερό και το τρίμμα είναι απαράμιλλη. Εάν η άρθρωση είναι καθαρά στατική ή παρουσιάζει μόνο αργή παλινδρόμηση, τότε ένας δακτύλιος O- σε τυπικό καουτσούκ, χοντρό καουτσούκ o δακτύλιοι, δακτύλιοι μετρικού βιτονίου, δακτύλιοι epdm o για υγρά φρένων ή δακτύλιος αφρού - προσφέρει μια απλούστερη, πιο οικονομική λύση{6}. Ένας στεγανοποιητικός δακτύλιος εύκαμπτου σωλήνα μπορεί να γεφυρώσει το κενό όπου απαιτείται στεγανοποίηση με φλάντζα. Αναγνωρίζοντας ποια εργασία στεγανοποίησης απαιτεί πλήρη σφράγιση λαδιού και ποια μπορεί να εξυπηρετηθεί από σωστά καθορισμένο δακτύλιο Ο-αποτρέπει το χρόνο διακοπής λειτουργίας, επεκτείνει τα διαστήματα σέρβις και διατηρεί τα μηχανήματα του κόσμου να γυρίζουν αξιόπιστα.
